Apabila api pecah, kekacauan menjadi musuh. Sambutan yang berkesan bukanlah mengenai menghidupkan semuanya sekaligus. Sebaliknya, ia memerlukan urutan peristiwa yang tepat pada masanya yang dibentangkan secara logik. Di tengah -tengah urutan ini duduk komponen yang sering tidak disedari tetapi tetap penting: relay masa.
Peranti ini lebih daripada bertindak sebagai suis mudah. Ia berfungsi sebagai pengawal logik kritikal. Ia memastikan operasi berlaku dalam urutan yang betul dan mengekalkan seluruh sistem berfungsi dengan baik.
Relay masa bertindak seperti konduktor yang tidak kelihatan yang mengetuai orkestra sistem perlindungan kebakaran. Mereka mengawal apabila penggera berdering, apabila peminat ekzos asap menendang, apabila pam api mula berlari, dan ketika pintu api dibanting.
Tanpa kelewatan yang dirancang dengan teliti, sistem keselamatan bangunan sebenarnya boleh berfungsi dengan satu sama lain. Jika semua peralatan bermula pada masa yang sama, ia boleh menyebabkan kegagalan kuasa yang dahsyat. Tindakan yang berlaku terlalu awal mungkin menghalang laluan pemindahan atau memusnahkan peralatan mahal. Memahami bagaimana kerja relay masa adalah penting bagi sesiapa yang merancang, memasang, atau mengekalkan sistem perlindungan kebakaran yang berkuasa dan pintar.

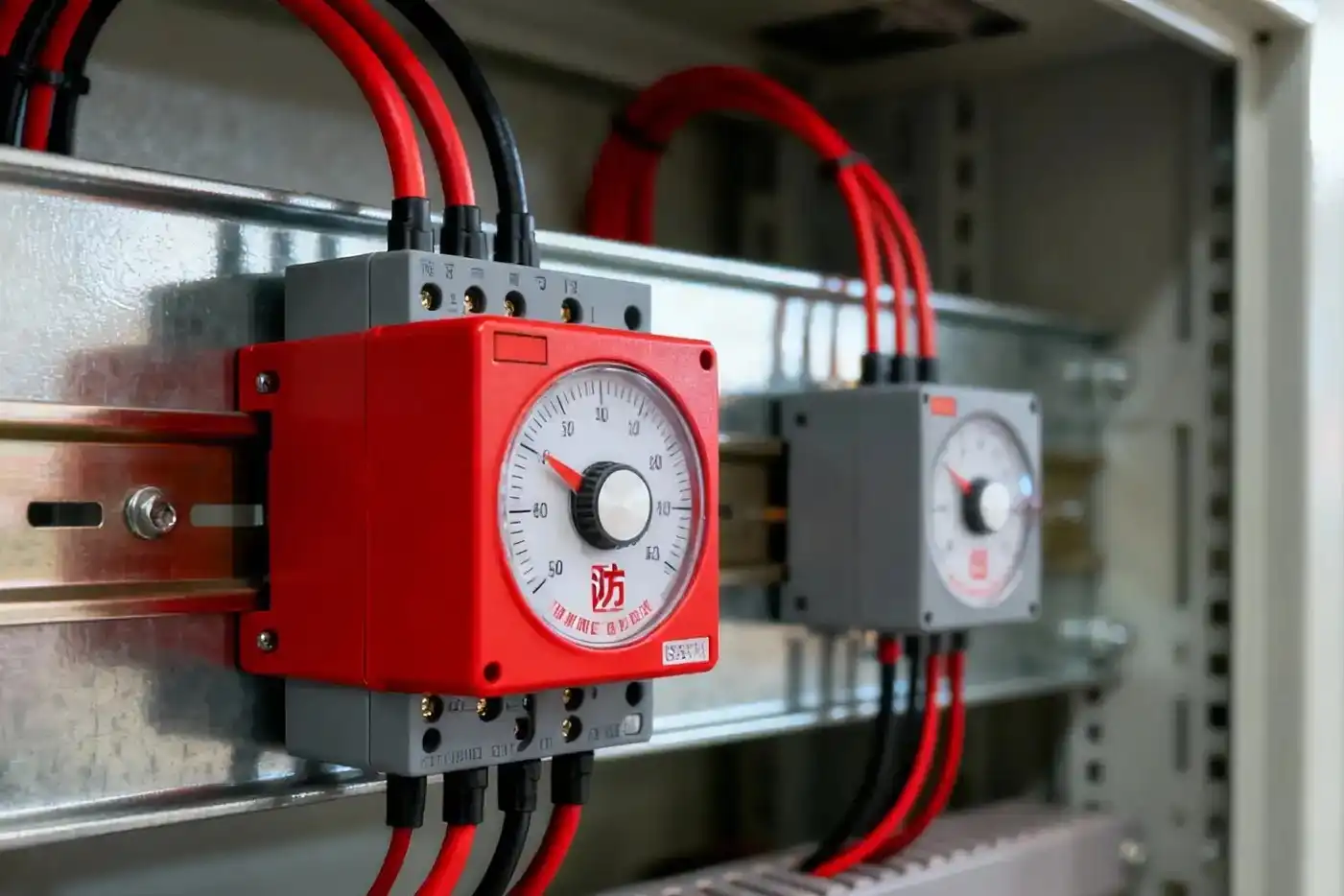

Apakah relay masa?
Relay Masa adalah peranti kawalan elektrik yang membuat jeda yang disengajakan antara menerima isyarat dan mengambil tindakan. Ia mendapat isyarat untuk memulakan pemasa. Sebaik sahaja jumlah masa berlalu berlalu, ia menghidupkan atau mematikan kenalan elektriknya.
Fikirkannya sebagai penjaga pintu dan bukannya suis mudah. Ia memegang tindakan sehingga tepat pada saat yang tepat tiba. Ini memastikan peristiwa berlaku dalam urutan yang betul.
Fungsi ini menjadi kritikal dalam keselamatan kebakaran, di mana perintah operasi penting seperti operasi sendiri. Relay masa menyediakan "bila" yang mengawal sistem "apa."
Dua mod operasi yang paling asas adalah pada kelewatan - dan off - kelewatan. An on - pemasa kelewatan mula mengira apabila ia menerima kuasa, dan kenalannya berubah selepas tempoh kelewatan berakhir. Off - Kenalan pemasa kelewatan berubah segera apabila kuasa tiba, tetapi pemasa hanya mula mengira apabila kuasa dipotong, menukar kenalan kembali selepas kelewatan. Kedua -dua fungsi mudah ini mewujudkan asas untuk logik keselamatan kehidupan yang kompleks.
Prinsip kelewatan
Menambah kelewatan bukan tentang melambatkan tindak balas kebakaran. Ini mengenai membuat tindak balas itu logik, berkesan, dan selamat. Prinsip teras ini menghentikan reaksi rantai kegagalan dan memastikan sistem berfungsi sebagai satu keseluruhan yang bersatu. Alasan di belakang kelewatan datang dari beberapa faktor kejuruteraan dan keselamatan kritikal.
Mencegah penggera palsu
Satu tugas utama kelewatan adalah menghalang pemindahan yang tidak perlu dan mengganggu. Dalam litar pengesan asap, kelewatan pengesahan pendek 30 hingga 60 saat sering dibina.
Tingkap ringkas ini membolehkan sementara, bukan - keadaan kebakaran secara semulajadi. Debu pembinaan, stim dapur, atau semburan aerosol boleh mencetuskan pengesan sementara. Jika isyarat pengesan hilang dalam tempoh ini, sistem menetapkan semula tanpa menetapkan bangunan - penggera yang luas. Ini menghalang kos besar dan panik yang datang dengan penggera palsu.
Memastikan penjujukan peralatan
Gambar sebuah bangunan besar di mana penggera kebakaran mencetuskan banyak peminat ekzos asap kuasa tinggi, peminat tekanan, dan pam api sekaligus. Permintaan elektrik secara tiba -tiba akan menjadi sangat besar. Ia hampir pasti akan perjalanan pemutus litar utama.
Ini akan menjunam bangunan ke dalam kegelapan. Lebih penting lagi, ia akan menutup sistem keselamatan yang diperlukan semasa kecemasan. Geganti masa menghalangnya dengan melepaskan beban elektrik. Satu kipas bermula, kemudian beberapa saat kemudian satu lagi bermula, maka pam mula berjalan. Setiap tindakan mendapat urutan untuk menguruskan permintaan elektrik dan mengekalkan grid kuasa stabil dan berfungsi.
Melindungi peralatan nilai tinggi -
Peralatan mekanikal memerlukan keadaan operasi tertentu untuk berfungsi dengan baik. Sebagai contoh, kipas ekzos asap kuasa tinggi -, dibina untuk memindahkan jumlah udara yang besar. Sekiranya ia bermula semasa peredam asap masih ditutup, ia pada dasarnya cuba membuat vakum terhadap dinding pepejal.
Keadaan ini, yang dipanggil berlari melawan kepala mati, boleh menyebabkan ketegangan motor yang serius, terlalu panas, dan kebakaran cepat. An on - relay masa kelewatan menghalang ini daripada berlaku. Sistem kawalan pertama menandakan peredam untuk dibuka. Relay masa, ditetapkan untuk sedikit lebih lama daripada peredam perlu melakukan perjalanan (seperti 10-15 saat), kemudian menguasai motor kipas. Kipas hanya bermula apabila saluran udaranya jelas, melindungi peralatan dan memastikan ia berfungsi dengan baik.
Memudahkan egress teratur
Semasa kebakaran, petak adalah kunci untuk menghentikan penyebaran api. Walau bagaimanapun, dengan serta -merta menutup kawasan dengan penutup api atau pintu api boleh menjebak orang di dalamnya.
Relay masa membuat pendekatan bertahap mungkin. Apabila penggera awal berbunyi, pada - pemasa kelewatan bermula. Ini menyediakan tempoh yang ditetapkan, selalunya 60 hingga 180 saat, untuk orang ramai bergerak melalui laluan melarikan diri. Hanya selepas masa melarikan diri ini berakhir isyarat geganti, penutup api untuk menutup, melengkapkan kebakaran - penghalang yang diberi nilai. Urutan masa ini meletakkan kehidupan manusia terlebih dahulu sebelum mengamankan petak.
Aplikasi sistem utama
Nilai sebenar relay masa muncul dalam kegunaan khusus mereka dalam sistem perlindungan kebakaran. Mereka mengintegrasikan ke hampir setiap subsistem utama, melaksanakan logik kritikal yang menjadikan koleksi perkakasan ke dalam rangkaian penjimatan -.
Dalam panel kawalan penggera kebakaran
Panel Kawalan Penggera Kebakaran (FACP) berfungsi sebagai otak pusat sistem. Di sini, relay masa menjadi penting untuk pengesahan penggera.
Matlamat kelewatan ini adalah untuk mengesahkan peristiwa kebakaran sebenar sebelum mengaktifkan peranti pemberitahuan yang meluas seperti tanduk dan strob, yang mencetuskan pemindahan massa.
Proses ini berfungsi dengan mudah. Pengesan asap menghantar isyarat awal ke FACP. Dalaman atau luaran pada - pemasa kelewatan, sering ditetapkan selama 30 hingga 60 saat, mula mengira.
Jika isyarat pengesan tetap aktif selepas masa pratetap ini tamat, FACP mengesahkan penggera. Ia kemudian mengaktifkan isyarat pemindahan umum dan memulakan urutan kawalan lain, seperti memberitahu jabatan bomba. Jika isyarat dari pengesan hilang semasa undur, acara itu akan dilog sebagai masalah atau isyarat penyeliaan, dan sistem itu menetapkan semula tanpa penggera penuh.
Dalam sistem ekzos asap
Kawalan asap yang berkesan bergantung sepenuhnya pada operasi berurutan. Geganti masa membuat urutan ini mungkin.
Matlamatnya adalah mewujudkan jalan yang jelas untuk asap untuk keluar dari bangunan sambil melindungi peralatan mekanikal. Ini menghalang peminat daripada memerangi sistem tertutup dan memastikan udara solek disediakan untuk mengelakkan masalah tekanan negatif.
Urutan bermula apabila api disahkan dalam zon tertentu. FACP menghantar isyarat output yang memberi tenaga kepada relay masa yang mengawal peredam udara solek untuk zon itu, memberitahu ia untuk dibuka.
Pada masa yang sama, kedua pada - pemasa kelewatan untuk kipas ekzos asap mula mengira. Kelewatan ini ditetapkan lebih lama daripada masa perjalanan peredam, biasanya 10 hingga 20 saat.
Hanya selepas kelewatan ini tamat tempoh, memastikan peredam terbuka sepenuhnya, adakah kuasa geganti sehingga kipas ekzos asap. Ini menjamin kipas mempunyai jalan yang jelas untuk melepaskan asap, beroperasi dengan cekap tanpa risiko kerosakan.
Dalam kawalan pam api
Pam api membentuk tulang belakang sistem pemercik, dan kebolehpercayaan mereka adalah penting. Geganti masa digunakan di sini untuk mengelakkan dua masalah utama: berbasikal pendek dan tukul air.
An On - Permohonan kelewatan mengawal urutan -. Dalam sistem dengan pam elektrik utama dan pam diesel sandaran, kelewatan masa memastikan pam sandaran tidak bermula dengan tidak perlu. Sekiranya pam utama gagal memulakan atau tidak dapat mengekalkan tekanan, suis tekanan memberi isyarat kepada sandaran. An On - pemasa kelewatan menyediakan tetingkap (seperti 10-15 saat) untuk mengesahkan kegagalan pam utama tidak sementara sebelum memulakan enjin diesel.
Permohonan kelewatan - menjadi kritikal untuk penutupan. NFPA 20, standard untuk pam api, memerlukan pam, sekali bermula, mesti berjalan untuk masa minimum (seperti 10 minit untuk motor elektrik - pam yang didorong). Off - pemasa kelewatan menguatkuasakan peraturan ini. Walaupun tekanan sistem akan dipulihkan dengan cepat, pemasa kelewatan - memelihara pam yang berjalan untuk tempoh minimum yang diperlukan selepas suis tekanan menyahaktifkan. Ini menghalang motor dari permulaan yang cepat dan berhenti (berbasikal pendek), keadaan yang menyebabkan terlalu panas dan secara drastik memendekkan kehidupan motor.
Dalam kawalan pengatup api
Kebakaran - Shutters dan pintu roller yang diberi nilai membuat petak api, tetapi pengaktifan mereka mesti ditetapkan untuk membolehkan pemindahan yang selamat.
Matlamatnya adalah menyediakan laluan yang jelas dan selamat untuk penghuni untuk masa yang telah ditetapkan sebelum menyegel zon kebakaran.
Apabila penggera kebakaran umum diaktifkan, FACP menghantar isyarat yang bermula pada - pemasa kelewatan yang disambungkan ke litar kawalan pengatup. Pemasa ini biasanya ditetapkan selama 60 hingga 180 saat, seperti yang ditakrifkan oleh strategi pemindahan bangunan.
Dalam tempoh ini, bidai tetap terbuka, sering dipegang oleh kunci elektromagnet. Penghuni boleh melalui tanpa halangan. Sebaik sahaja pemasa tamat, relay mengaktifkan, memotong kuasa ke kunci magnet dan membolehkan pengatup ditutup dengan graviti atau motor, melengkapkan penghalang api.
Memahami kawalan kaitan
Acara masa individu sangat mengagumkan, tetapi kuasa sebenar sistem perlindungan kebakaran moden terletak pada kawalan kaitan. Ini adalah web yang saling berkaitan operasi berurutan. Relay masa berfungsi sebagai nod di web ini, lulus kawalan dari satu tindakan ke seterusnya dalam tindak balas kecemasan yang sempurna. Kita dapat memahami ini dengan berjalan melalui senario hipotetikal.
Senario: tinggi - Kebakaran
Bayangkan kebakaran bermula di pejabat di tingkat 10 bangunan 20 tingkat. Sambutan sistem bukanlah satu peristiwa, tetapi garis masa yang dilancarkan yang dirancang oleh relay masa.
T =0 saat:Pengesan asap di tingkat 10 menghantar isyarat ke FACP. Panel segera memulakan 30 - kedua pada - pemasa pengesahan penggera kelewatan. Sistem ini memasuki keadaan pra-penggera.
T =30 saat:Keadaan asap berterusan. Pemasa pengesahan tamat. FACP mengesahkan api tulen dan meningkatkan respons. Ia mengaktifkan peranti pemberitahuan (tanduk dan strob) hanya di lantai api (ke -10), lantai di atas (11), dan lantai di bawah (ke -9), berikutan strategi pemindahan bertahap biasa. Pada masa yang sama, ia menghantar isyarat untuk memulakan kawalan asap dan urutan hubungan lain.
T =31 saat:FACP menghantar isyarat kepada sistem kawalan asap. Isyarat ini segera memberi tenaga kepada relay untuk membuka pintu tangga untuk keluar dan yang lain untuk memulakan pembukaan peredam ekzos asap di tingkat 10. Pada masa yang sama, ia memulakan 15 - kedua pada - pemasa kelewatan untuk kipas ekzos asap ke-10.
T =46 saat:The 15 - kedua pemasa pada delay untuk kipas ekzos tamat. Kenalan relay rapat, menghantar kuasa ke starter motor peminat. Kipas kini bermula, menarik asap dari tingkat ke -10 melalui peredam terbuka sepenuhnya.
T =60 saat:Satu 60 - yang berasingan pada - pemasa kelewatan, bermula pada t =0, tamat tempoh. Pemasa ini ditetapkan untuk petak. Relaynya kini mengaktifkan, melepaskan penutup api di lobi lif tingkat 10, yang mula ditutup. Kelewatan ini memberikan satu minit untuk penghuni bergerak ke arah tangga.
T =75 saat:Suis aliran air di paip pemercik di tingkat 10 mengaktifkan, menunjukkan kepala pemercik telah dibuka. Ini menghantar isyarat kepada pengawal pam api. Logik dalaman pengawal bermula 10 - pemasa delay kedua sebelum mengaktifkan pam api utama. Kelewatan pendek ini menghalang pam dari bermula kerana lonjakan tekanan sesaat (tukul air) dan mengesahkan aliran yang berterusan diperlukan.
Senario ini menunjukkan bagaimana satu siri kelewatan masa yang mudah, bekerja bersama -sama, mencipta tindak balas berlapis yang canggih, multi - yang menguruskan pemindahan, mengawal asap, mengandungi kebakaran, dan menyokong usaha penindasan, semuanya dalam urutan yang logik dan selamat.
Memilih relay yang betul
Memilih perkara yang tepat relay perkara sama seperti memutuskan untuk menggunakannya di tempat pertama. Pemilihan bergantung pada fungsi khusus yang perlu dilakukan oleh relay. Menggunakan jenis yang salah boleh membuat urutan keselamatan tidak berguna atau bahkan berbahaya.
|
Jenis Relay |
Fungsi |
Permohonan Perlindungan Kebakaran Biasa |
|
Pada - kelewatan (ton) |
Kenalan menukar keadaanselepasMasa pratetap telah berlalu sejak gegelung itu bertenaga. |
Motor yang mengejutkan bermula:Energize Relay 1 untuk Fan 1. Energize Relay 2 untuk Fan 2 selepas kelewatan 5S. |
|
|
|
Pengesahan Penggera:Mulakan pemasa 30 -an apabila pengesan diaktifkan. Pencetus penggera hanya jika pengesan masih aktif selepas 30 -an. |
|
OFF - kelewatan (TOF) |
Kenalan menukar keadaansegeraApabila gegelung bertenaga. Pemasa bermula apabila gegelung adalah *de - bertenaga *, dan kenalan kembali selepas kelewatan. |
Masa Run Pam Minimum:Suis tekanan memenuhi dan de - memberi tenaga gegelung relay. Relay menyimpan pam berjalan selama 10 minit sebelum mematikannya. |
|
|
|
Pembersihan Asap:Selepas penggera kebakaran diset semula, relay menyimpan peminat pengudaraan berjalan selama 15 minit untuk membersihkan asap sisa. |
Pepejal - State vs. Electromechanical
Di luar fungsi masa, pembinaan dalaman perkara relay.
Relay elektromekanik menggunakan gegelung fizikal dan kenalan bergerak. Mereka sukar, agak murah, dan sangat tahan terhadap bunyi elektrik dan pancang voltan. Walau bagaimanapun, bahagian bergerak mereka boleh haus dari masa ke masa, menjadikan mereka titik yang berpotensi kegagalan mekanikal.
Pepejal - Relay Negeri tidak mempunyai bahagian yang bergerak. Mereka menggunakan komponen elektronik (semikonduktor) untuk melaksanakan penukaran. Ini memberi mereka kehidupan operasi yang sangat panjang, rintangan yang tinggi terhadap kejutan dan getaran, dan operasi senyap. Mereka sering disukai untuk fungsi keselamatan moden - kerana kebolehpercayaan unggul mereka, walaupun mereka boleh lebih sensitif terhadap bunyi elektrik dan haba. Untuk kebanyakan reka bentuk sistem kebakaran baru, tinggi - kebolehpercayaan pepejal - relay negara adalah pilihan standard untuk logik penting.
Pemasangan dan pentauliahan
Keberkesanan masa relay ditentukan di tapak -, bukan hanya pada pelan tindakan. Pemasangan yang betul dan pentauliahan yang berhati -hati adalah langkah penting untuk memastikan logik keselamatan yang direka diterjemahkan ke dalam prestasi dunia -. Dari pengalaman kami di lapangan, amalan ini sangat penting.
Menetapkan dan mengesahkan masa
Tetapan masa tidak meneka secara rawak. Mereka mesti dikira dan kemudian disahkan secara fizikal. Kelewatan untuk kipas ekzos asap mestilah berdasarkan masa perjalanan yang ditentukan oleh pengeluar peredam, ditambah dengan margin keselamatan. Pam Run - Kelewatan masa mesti mematuhi keperluan kod NFPA.
Semasa pentauliahan, setiap acara berjangka mesti disahkan dengan jam randik. Kami telah melihat banyak isu yang timbul daripada mengandaikan tetapan dail adalah tepat. Ia adalah pengawasan yang sama untuk menetapkan kelewatan kipas tanpa secara fizikal masa perjalanan peredam, yang membawa kepada pengaktifan kipas pramatang dan ketegangan. Mengesahkan setiap urutan di bawah keadaan ujian adalah satu -satunya cara untuk menjamin ia akan berfungsi semasa peristiwa sebenar.
Dokumentasi bukan - boleh dirunding
Sistem penggera kebakaran boleh mengandungi berpuluh -puluh relay masa. Tanpa dokumentasi yang jelas, penyelesaian masalah atau pengubahsuaian masa depan menjadi mimpi ngeri.
Fungsi khusus setiap relay (seperti "kelewatan kipas ekzos lantai 10"), lokasi fizikalnya di panel, dan tetapan masa yang tepat mesti dilabelkan dengan jelas dan direkodkan pada lukisan sistem "sebagai -". Dokumentasi ini membentuk bahagian kritikal rekod penyerahan dan penyelenggaraan sistem.
Perangkap biasa untuk dielakkan
Beberapa kesilapan pemasangan biasa boleh menjejaskan fungsi relay masa.
Pendawaian yang tidak betul:Membingungkan biasanya terbuka (n/o) dan biasanya ditutup (n/c) kenalan adalah kesilapan yang kerap yang membalikkan logik relay. Kipas ekzos yang harus dihidupkan mungkin berwayar untuk dimatikan.
Menggunakan yang salahRelayJenis:Memasang Relay Kelewatan - di mana kelewatan - diperlukan adalah ralat kritikal. Ini akan menghalang pam kebakaran daripada memenuhi masa larian minimum, yang membawa kepada berbasikal pendek.
Mengabaikan penilaian:Setiap relay mempunyai penarafan voltan dan semasa tertentu untuk gegelung dan kenalannya. Melebih -lebihkan kenalan akan menyebabkan mereka kimpalan menutup atau membakar, yang membawa kepada kegagalan.
Gagal mengambil kira realiti:Menetapkan 10 - kelewatan kedua untuk peredam yang mengambil masa 12 saat untuk dibuka adalah kecacatan reka bentuk. Masa mestilah berdasarkan prestasi dunia sebenar peralatan yang disambungkan.
Kebolehpercayaan dan ujian
Dalam sistem keselamatan hayat, komponen tidak boleh hanya "cukup baik." Mereka mesti dipercayai dan diperakui untuk tujuan itu. Relay masa, sebagai logik - peranti kritikal, tertakluk kepada piawaian yang ketat.
Sentiasa tentukan dan pasang relay masa yang disenaraikan UL, terutamanya di bawah standard yang berkaitan seperti UL 864, standard untuk unit kawalan dan aksesori untuk sistem penggera kebakaran. Pensijilan ini memastikan peranti telah menjalani ujian yang ketat untuk kebolehpercayaan, ketahanan, dan prestasi di bawah keadaan buruk yang sesuai untuk kehidupan - aplikasi keselamatan.
Kos kegagalan
Akibat dari satu masa geganti yang gagal adalah bencana. A gagal pada - relay kelewatan boleh bermakna kipas ekzos asap tidak pernah bermula, membolehkan ruang menjadi tidak dapat dinafikan. A gagal - relay kelewatan boleh menyebabkan pam api kritikal menjadi kitaran pendek ke dalam kegagalan. Pemasa pengesahan yang gagal dalam keadaan "di" boleh menangguhkan pemindahan bangunan selama -lamanya. Kebolehpercayaan komponen kecil ini secara langsung memberi kesan kepada keupayaan keseluruhan sistem untuk menyelamatkan nyawa.
Peranan kod
Urutan dan masa yang dikawal oleh relay bukan sekadar "idea yang baik." Mereka sering dikehendaki oleh kod. Piawaian seperti NFPA 72 (Penggera Kebakaran Kebangsaan dan Kod Isyarat), NFPA 92 (Standard untuk Sistem Kawalan Asap), dan NFPA 20 (standard untuk pemasangan pam pegun untuk perlindungan kebakaran) mengandungi keperluan khusus untuk kelewatan masa, urutan operasi, dan masa jangka minimum. Berikutan kod ini adalah keperluan undang -undang dan etika.
Ujian dan penyelenggaraan berkala
Geganti masa tidak "ditetapkan dan lupa" peranti. Mereka adalah komponen aktif yang mesti diuji secara fungsional sebagai sebahagian daripada penggera kebakaran biasa dan jadual pemeriksaan sistem keselamatan hidup, biasanya dijalankan setiap tahun.
Semasa ujian ini, setiap urutan masa harus dimulakan. Juruteknik mesti mengesahkan dengan jam randik bahawa kelewatan sepadan dengan tetapan yang didokumenkan dan bahawa tindakan akhir (seperti permulaan kipas, pelepasan pengatup) berlaku seperti yang dimaksudkan. Ujian proaktif ini adalah satu -satunya cara untuk mengenal pasti komponen yang gagal sebelum diperlukan dalam kecemasan yang sebenar.
Orkestra keselamatan
Kami bermula dengan menubuhkan relay masa bukan sebagai komponen mudah, tetapi sebagai pengawal logik. Sepanjang penerokaan ini, peranan itu menjadi jelas.
Kami telah mengembara dari keperluan asas untuk kelewatan - untuk mencegah penggera palsu dan lonjakan kuasa - ke aplikasi khusus, kritikal dalam panel penggera, sistem kawalan asap, pam api, dan laluan melarikan diri. Kami telah melihat bagaimana peristiwa -peristiwa masa ini ditenun bersama ke dalam urutan kawalan kaitan yang canggih.
Relay masa dalam penggera kebakaran dan aplikasi sistem ekzos asap masa berfungsi sebagai wira unsung, orkestrator pintar sistem perlindungan kebakaran. Pemilihan yang betul, pemasangan yang tepat, dan kebolehpercayaan yang terbukti adalah apa yang mengubah koleksi peralatan yang kuat menjadi sistem keselamatan yang kohesif, logik, dan berkesan -. Ia adalah otak di belakang brawn, memastikan bahawa dalam momen kritikal api, respons bukan kekacauan, tetapi perintah.
