Hei ada, peminat automotif! Sebagai pembekal geganti automotif 5 - pin, saya mendapat banyak soalan tentang bagaimana untuk memeriksa sama ada alat -alat kecil ini bertenaga. Jadi, saya fikir saya akan mengumpulkan blog ini untuk memandu anda melalui proses ini.
Mula -mula, mari kita dengan cepat memahami apa yang disampaikan oleh Relay Automotif 5 - Pin. Ia adalah komponen penting dalam banyak sistem elektrik automotif. Relay ini bertindak seperti suis elektrik, mengawal litar semasa yang tinggi dengan isyarat semasa yang rendah. Mereka digunakan dalam pelbagai aplikasi, dari lampu lampu untuk mengendalikan pam bahan api. Sekiranya anda berminat dengan pelbagai jenis geganti automotif 5 - pin, anda boleh menyemak kamiRelay Automotif 5 Pinhalaman.
Sekarang, ke topik utama: Bagaimana untuk memberitahu jika relay automotif 5 - pin bertenaga. Terdapat beberapa cara untuk melakukan ini, dan saya akan memecahkannya untuk anda.
Kaedah 1: Mendengarkan satu klik
Ini adalah kaedah yang paling mudah. Apabila relay bertenaga, gegelung dalaman mencipta medan magnet yang menarik hubungan suis bersama -sama. Pergerakan ini biasanya membuat bunyi klik yang boleh didengar. Untuk memeriksa ini, anda perlu mendekati relay apabila sistem sepatutnya mengaktifkannya.
Inilah cara anda boleh melakukannya:
- Pastikan pencucuhan kenderaan dimatikan. Ini adalah langkah berjaga -jaga keselamatan untuk mengelakkan sebarang kejutan elektrik.
- Cari geganti automotif 5 - pin. Ia sering dalam kotak geganti di bawah tudung atau di dalam kabin.
- Sebaik sahaja anda menemuinya, hidupkan pencucuhan atau mengaktifkan sistem yang menggunakan relay. Sebagai contoh, jika ia adalah penyambungan lampu, hidupkan lampu.
- Bersandar dan dengar dengan teliti. Jika anda mendengar klik yang berbeza, ini adalah petanda yang baik bahawa relay itu bertenaga. Walau bagaimanapun, hanya kerana anda mendengar satu klik tidak bermakna relay berfungsi dengan sempurna. Masih ada masalah dengan kenalan.
Kaedah 2: Menggunakan multimeter
Multimeter adalah alat yang berguna untuk mana -mana diyer automotif. Ia boleh mengukur voltan, arus, dan rintangan. Untuk memeriksa sama ada relay bertenaga menggunakan multimeter, ikuti langkah -langkah ini:
Langkah 1: Sediakan multimeter
- Hidupkan multimeter ke tetapan voltan DC. Kebanyakan sistem automotif menggunakan kuasa DC, jadi ini adalah tetapan yang sesuai.
- Tetapkan julat ke nilai yang lebih tinggi daripada voltan yang dijangkakan. Untuk sistem 12 volt, anda boleh menetapkannya kepada 20 volt.
Langkah 2: Kenal pasti pin relay
A 5 - Relay Automotif PIN biasanya mempunyai dua pin untuk gegelung dan tiga pin untuk kenalan suis. Pin gegelung adalah yang menerima isyarat semasa yang rendah untuk memberi tenaga kepada relay.
- Semak lembaran data relay atau gambarajah pendawaian kenderaan untuk mengenal pasti pin gegelung. Biasanya, mereka ditandakan pada relay itu sendiri.
Langkah 3: Ukur voltan
- Dengan pencucuhan, sambungkan probe multimeter ke pin gegelung relay.
- Hidupkan pencucuhan atau aktifkan sistem yang menggunakan relay.
- Jika relay bertenaga, anda harus melihat bacaan voltan pada multimeter. Untuk sistem 12 volt, anda mungkin akan melihat sekitar 12 volt jika relay mendapat kuasa.
Kaedah 3: Memeriksa kenalan suis
Kenalan suis dalam relay adalah apa yang membolehkan litar semasa yang tinggi selesai apabila relay bertenaga. Anda boleh menyemak sama ada kenalan berfungsi dengan mengukur rintangan di seluruhnya.
Langkah 1: Sediakan multimeter
- Hidupkan multimeter ke tetapan rintangan (ohms).
Langkah 2: Ukur rintangan
- Dengan pencucuhan dan geganti tidak bertenaga, sambungkan probe multimeter ke pin hubungan suis yang sesuai. Biasanya terdapat tiga pin untuk kenalan suis: pin biasa, pin biasanya terbuka (tidak), dan pin biasa ditutup (NC).
- Apabila relay tidak bertenaga, anda harus mengukur rintangan tak terhingga (OL pada multimeter) antara biasa dan tidak pin. Ini menunjukkan bahawa litar dibuka.
- Ukur rintangan antara pin biasa dan NC. Anda perlu mendapatkan bacaan rintangan yang rendah, hampir dengan sifar ohm, menunjukkan bahawa litar ditutup.
- Kini, memberi tenaga kepada relay dengan menghidupkan pencucuhan atau mengaktifkan sistem yang berkaitan.
- Ukur rintangan lagi. Rintangan antara biasa dan PIN NO sekarang harus dekat dengan ohm sifar, dan rintangan antara pin biasa dan NC harus tidak terhingga.
Penyelesaian masalah
Jika anda telah mencuba kaedah ini dan masih tidak dapat menentukan sama ada relay itu bertenaga, atau jika pembacaan tidak seperti yang diharapkan, berikut adalah beberapa isu yang mungkin:
- Gegelung buruk: Gegelung dalam relay boleh rosak. Anda boleh menyemak rintangan gegelung menggunakan multimeter. Jika rintangan terlalu tinggi atau terlalu rendah berbanding dengan spesifikasi dalam lembaran data, gegelung mungkin buruk.
- Kenalan kotor atau yang dipakai: Dari masa ke masa, kenalan suis boleh menjadi kotor atau dipakai. Ini boleh menghalang relay daripada berfungsi dengan betul walaupun ia memberi tenaga. Anda boleh mencuba membersihkan kenalan dengan pembersih kenalan.
- Masalah pendawaian: Mungkin ada masalah dengan pendawaian yang membawa kepada relay. Semak sambungan longgar, wayar yang rosak, atau terminal yang berkarat.
Jenis lain 5 - PIN Automotif Relay
Kami juga menawarkanRelay Latching Automotif. Relay ini mempunyai ciri yang unik di mana mereka boleh tinggal di keadaan bertenaga atau de yang bertenaga walaupun selepas isyarat kawalan dikeluarkan. Mereka berguna dalam aplikasi di mana anda ingin mengekalkan keadaan tertentu tanpa kuasa berterusan.

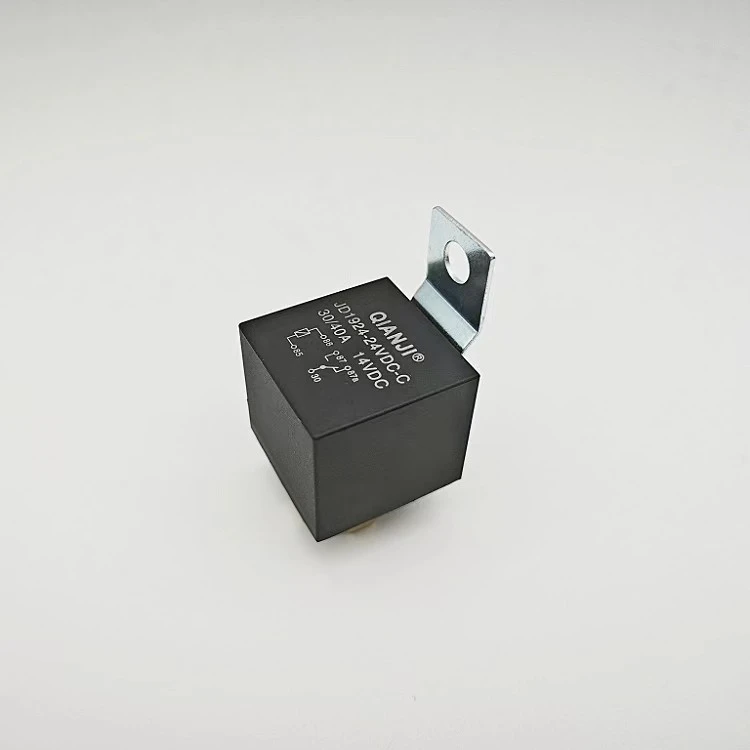

Pilihan lain yang popular adalah milik kitaRelay Automotif 12V 40A. Relay ini direka untuk mengendalikan arus yang agak tinggi, menjadikannya sesuai untuk aplikasi seperti menggerakkan motor besar atau lampu watt yang tinggi.
Kesimpulan
Memeriksa jika relay automotif 5 - pin bertenaga adalah kemahiran penting bagi sesiapa yang bekerja pada sistem elektrik automotif. Dengan menggunakan kaedah seperti mendengar klik, menggunakan multimeter, dan menyemak kenalan suis, anda boleh mendiagnosis dengan cepat jika relay berfungsi dengan baik.
Sekiranya anda berada di pasaran untuk relay automotif 5 - PIN Automotif yang tinggi, kami telah mendapat anda dilindungi. Relay kami diuji untuk memastikan prestasi yang boleh dipercayai. Sama ada anda memerlukan geganti standard atau yang khusus seperti relay pengunci, kami dapat menyediakan penyelesaian yang tepat untuk keperluan automotif anda.
Jika anda berminat untuk membeli geganti automotif 5 - kami atau mempunyai sebarang pertanyaan mengenai mereka, jangan ragu untuk menjangkau. Kami di sini untuk membantu anda mencari relay terbaik untuk projek anda.
Rujukan
- "Buku Panduan Sistem Elektrik Automotif"
- Lembaran data pengeluar untuk geganti automotif 5 - pin
